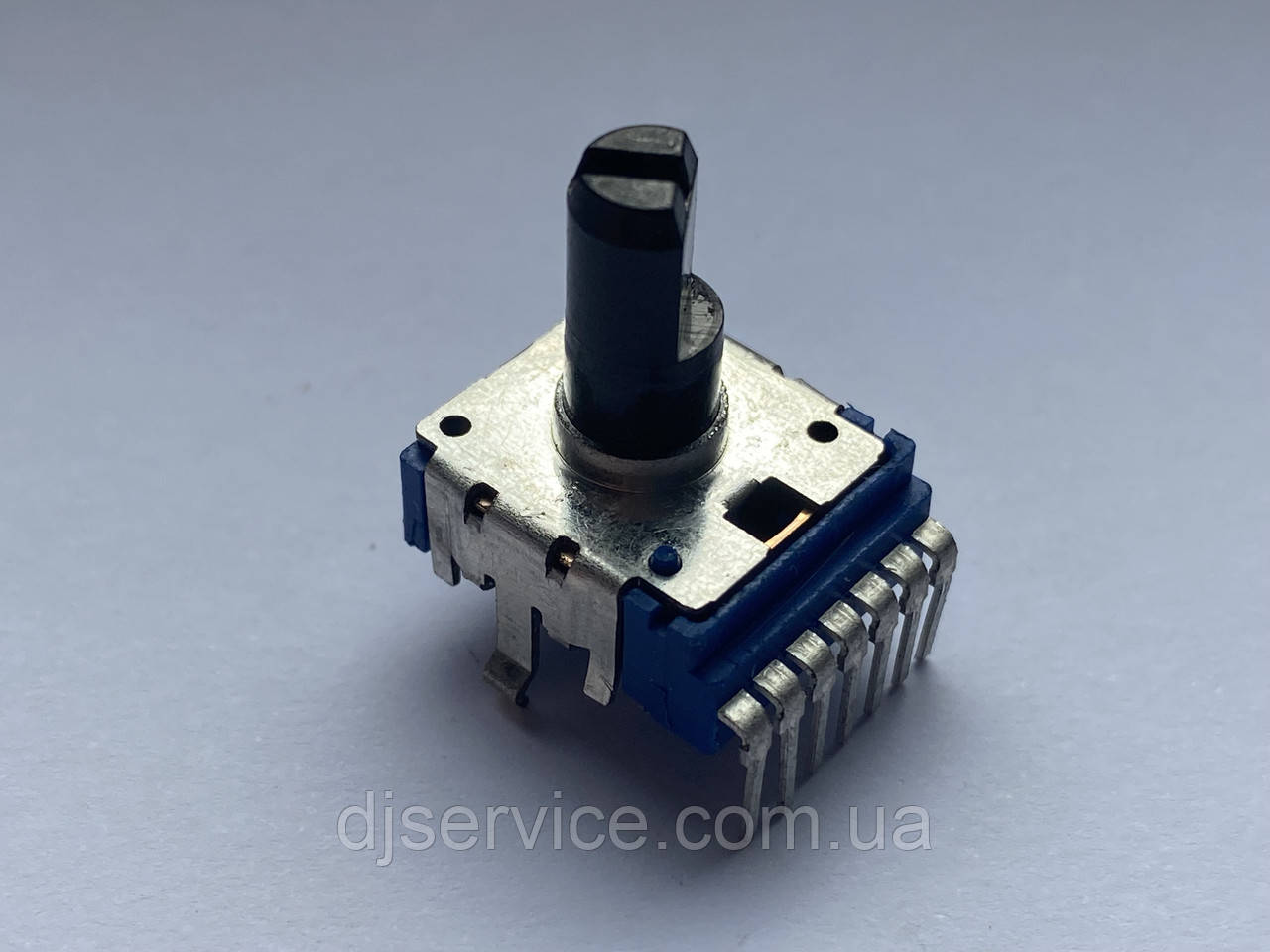

Потенціометр WC70980R ALPS a5k для Yamaha PSR-s550, PSR-295, DGX-203 DGX-205 DGX-220 DGX-230 DGX-305 PSR-E303

потенціометр ALPS  для пультів,  номинал a5k  заввишки вала 13 мм, 7 ніжок, без середньої точки,

Діаметр вала 6 мм

для Yamaha psr-s550, psr630 DGX-203 DGX-205 DGX-220 DGX-230 DGX-305 DGX-505 DGX-520 DGX-530 DGX-620 DGX-630 DGX-640

Yamaha WC70980R

A, B, C належать до різної лінійності потенціометра. Так звана лінійність опору потенціометра належить до зв'язку між кутом повороту (або ходом) потенціометра та вихідною напругою під час використання як роздільника напруги. Співвідношення між значенням опору потенціометра та кутом повороту точки контакту ковзної деталі, це співвідношення теоретично може бути в будь-якій функціональній формі, але значення опору загального потенціометра має тип лінійної зміни [тип B], Тип експоненціальної зміни [тип A], тип логарифмічної зміни [тип C].

Тип B, лінійний потенціометр: провідний матеріал на корпусі резистора розподілений рівномірно, значення опору на одиницю довжини приблизно дорівнює, зміна значення опору є в лінійній залежності від кута повороту потенціометра та в Головно використовується для поділу напруги, значення опору ґрунтується на куті повороту Рівномірна зміна, підходить для регулювання парціального тиску, монотонності тощо. Це те, що зазвичай використовується в лінійній формі загального потенціометра.

Тип А — експоненціальний, експоненціальний (зворотноологаріфмічний) потенціометр.коли він починає обертатися, опір сильно змінюється. Коли кут ближче до кінця максимального значення опору, значення опору змінюється менше. Експоненціальний (зворотно-логарифмічний) потенціометр, значення опору якого змінюється експоненційно залежно від кута повороту, і зазвичай використовується в схемах регулювання гучності, як-от регулятори гучності в радіоприймачах, магнітофонах і телевізорах. Оскільки інтенсивність людського слуху змінюється відповідно до експоненціальної залежності, якщо гучність модуляції змінюється експоненціально зі значенням опору, звук, чутний людським вухом, здається стабільним і комфортним. Отже, цей потенціометр підходить для схеми керування тональністю аудіосхеми.

Тип C є логарифмічним.коли логарифмічний потенціометр починає обертатися, зміна значення опору стає меншою, а коли кут повороту ближче до кінця максимального значення опору, зміна значення опору більша. Значення опору змінюється логаристично залежно від кута повороту.Цей тип потенціометра загалом використовується в інструментах, а також підходить для ланцюгового керування тембром.Токопровідні речовини на корпусі резистора цього потенціометра розподілені нерівномірно. Зміна дуже велика, коли кут повороту збільшується, зміна значення опору невелика. Зміна значення опору має логарифмічну залежність від кута повороту потенціометра, який загалом використовується для регулювання гучності. Оскільки сприйняття гучності людським вухом є приблизно в лінійній залежності від логарифува потужності звуку, тобто, коли звук збільшується від невеликої гучності, людське вухо відчуває себе дуже чутливим, але коли він досягає певного значення, навіть якщо потужність звуку була неабияк збільшена, людське вухо відчуває себе дуже чутливим, вуха мало змінилися. Видно, що закон зміни значення опору логарифмічній потенціометрі більше відповідає характеристикам людського слуху, тому логармічний потенціометр треба вибирати в ланцюзі регулювання гучності, як-от радіо та телебачення.
